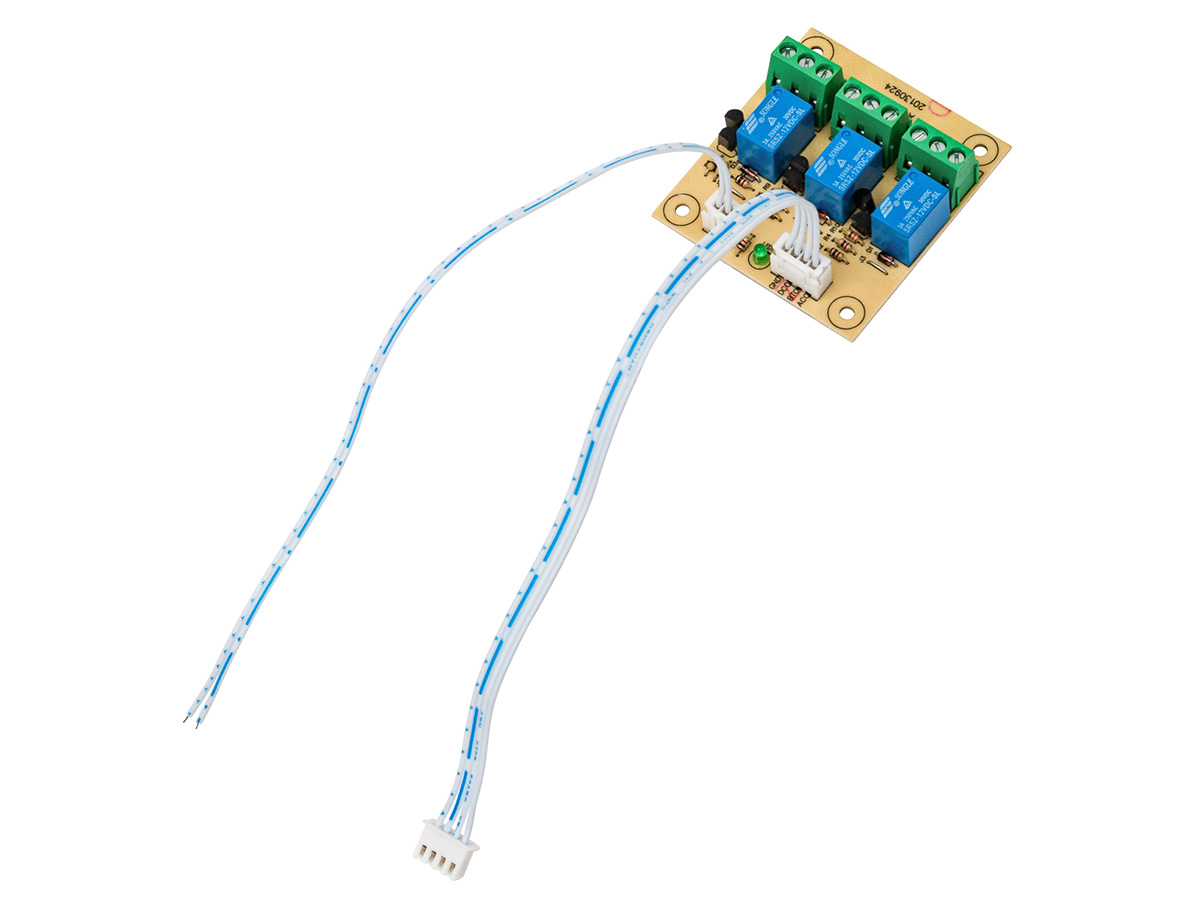

Релейная плата AT-RM01 — это универсальное устройство, предназначенное для преобразования слаботочных потенциальных сигналов типа «открытый коллектор» в надежные сигналы типа «сухие контакты реле». Она является незаменимым компонентом в системах, где требуется интеграция различных устройств и передача статусной информации между ними.
КЛЮЧЕВЫЕ ОСОБЕННОСТИ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Универсальное преобразование сигналов. Плата эффективно преобразует сигналы «открытый коллектор» в «сухие контакты реле», что значительно расширяет возможности интеграции с различными устройствами и системами.
Интеграция с ББП серии ТР. При подключении к соответствующему информационному разъему блоков бесперебойного питания (ББП) серии ТР и подаче питания 12V DC от этого же блока, плата позволяет получать информацию о состоянии входного напряжения "СЕТЬ", состоянии аккумуляторной батареи и/или ее наличии "АКБ", а также состоянии выхода 12V DC "НАГРУЗКА".
Гибкие выходы. Каждый информационный выход управляет одним реле с перекидным контактом (NO, COM, NC), предоставляя возможность выводить информацию о состоянии ББП серии ТР на любой сторонний прибор, поддерживающий подключение охранных шлейфов по сигналу от «сухих контактов».
Широкое применение. Может использоваться с электромагнитными замками Accordtec для преобразования сигнала датчика Холла в релейный выход типа «сухие контакты реле», а также для решения аналогичных задач с оборудованием других производителей.
Количество входов: 3
Количество выходных реле: 3 (полная группа контактов каждого реле)
Тип входного сигнала: открытый коллектор
Входное напряжение питания схемы платы: 12V DC ± 10%.
Нагрузочная способность реле: 3А при 30V DC или 250V АС.
Комплектация: Шлейф с разъемами для подключения к ББП серии ТР в комплекте.
Компактные размеры: 60 х 55 х 16 мм.
ПРЕИМУЩЕСТВА И СФЕРЫ ЭФФЕКТИВНОГО ПРИМЕНЕНИЯ
AT-RM01 является идеальным решением для систем, где требуется высокая степень взаимодействия между различными компонентами, обеспечивая надежную передачу критически важной информации о статусе оборудования. Она позволяет легко интегрировать устройства с различными типами сигналов, значительно упрощая создание комплексных систем безопасности и автоматизации.
- Системы контроля и управления доступом (СКУД);
- Системы охранной и пожарной сигнализации;
- Автоматизация зданий;
- Интеграция с электромагнитными замками и другими исполнительными устройствами;
- Мониторинг состояния блоков бесперебойного питания.
Благодаря своей универсальности и простоте подключения, плата AT-RM01 позволяет эффективно модернизировать существующие системы и строить новые, обеспечивая высокий уровень надежности и функциональности.
