Профессиональный готовый комплект для организации системы контроля и управления доступом (СКУД), включающий все необходимые компоненты для эффективной защиты объекта с резервным питанием. Это универсальное решение объединяет электромагнитный замок, считыватель со встроенным контроллером, кнопку выхода, дверной доводчик и комплект бесконтактных карт доступа. Все элементы тщательно подобраны и протестированы на совместимость, что гарантирует бесперебойную работу всей системы даже при отключении основной сети. Комплект СКУД №5 офис стандарт представляет собой оптимальный выбор для быстрого развертывания надежной системы контроля доступа на различных объектах.

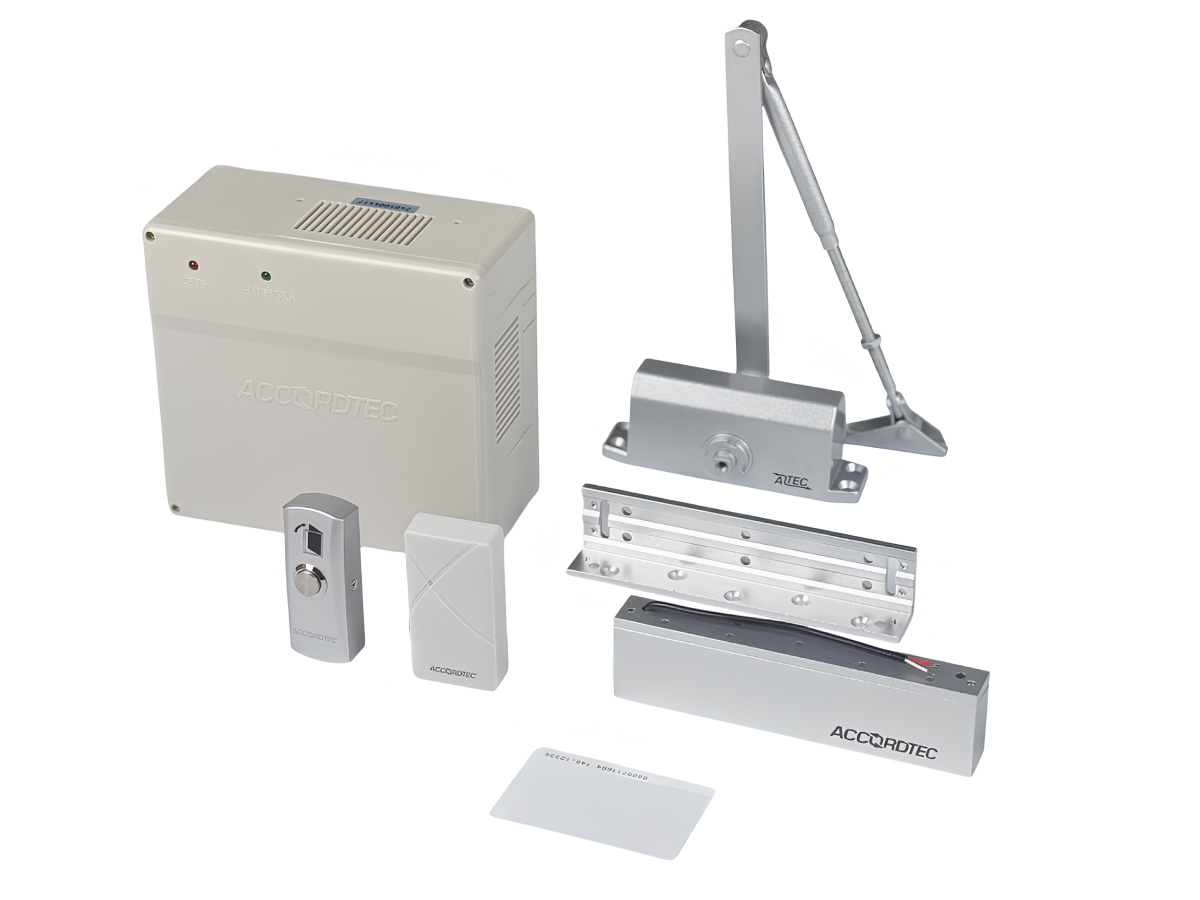

СОСТАВ КОМПЛЕКТА
1. ML-180A – Электромагнитный замок ACCORDTEC
Влагозащищенный электромагнитный замок для надежного удержания дверей с усилием до 180 кг, степенью защиты IP67 и рабочим диапазоном температур от -40 до +50 °C.
2. LM-180A – Уголок для замка
Монтажный алюминиевый уголок для надежного крепления электромагнитного замка ML-180A с коррозионной стойкостью и массой 160 г.
3. AT-PR702EM GR – Считыватель со встроенным контроллером
Бесконтактный считыватель формата EM-Marine со встроенной памятью на 10000 пользователей, степенью защиты IP68 и поддержкой интерфейса Wiegand 26/34.
4. AT-H805A – Кнопка выхода металлическая
Накладная металлическая кнопка для беспрепятственного выхода из помещения с контактами типа НО и способностью коммутировать напряжение до 36 В.
5. AT-ID02-EM – Бесконтактные карты EM-Marine (10 штук)
Ультратонкие пластиковые карты формата EM-Marine толщиной 0,84 мм с индивидуальными номерами и совместимостью со всеми считывателями стандарта EM4100.
6. ББП-20 исп.1 – Блок бесперебойного питания(АКБ в состав не входит)
Блок резервного питания с номинальным током 2 А, выходным напряжением 12,6 В и поддержкой подключения внешней АКБ емкостью 7 Ач для обеспечения автономной работы системы.
7. ATEC-D132E-Sl – Дверной доводчик
Двухскоростной механический дверной доводчик для дверей весом до 65 кг с регулируемыми параметрами и универсальной установкой для левосторонних и правосторонних дверей.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Комплект СКУД №5 офис стандарт является универсальным решением, эффективно применяемым в:
- Офисных зданиях и административных центрах.
- Жилых комплексах и многоквартирных домах.
- Производственных предприятиях.
- Учебных заведениях.
- Медицинских учреждениях.
- Финансовых организациях и банках.
- Торгово-развлекательных центрах.
- Складах и логистических центрах.
- Охраняемых государственных учреждениях.
- Гостинично-ресторанных комплексах.
ПРИНЦИП РАБОТЫ КОМПЛЕКТА
Система работает следующим образом:
Идентификация пользователя. Пользователь подносит карту AT-ID02-EM к считывателю.
Обработка данных. Встроенный контроллер считывателя обрабатывает информацию с карты и проверяет её в базе данных пользователей.
Открывание замка. При положительной идентификации на электромагнитный замок ML-180A подается сигнал открывания.
Прохождение через дверь. Пользователь открывает дверь, удерживаемую замком, и проходит в помещение.
Выход. При выходе пользователь нажимает кнопку AT-H805A, которая открывает замок и обеспечивает беспрепятственный выход.
Автоматическое закрытие двери. Дверной доводчик ATEC-D132E-Sl плавно и мягко закрывает дверь с регулируемой скоростью.
Резервное питание. При отключении основной сети блок ББП-20 исп.1 обеспечивает автономное питание системы от подключенной АКБ, обеспечивая продолжение работы всех компонентов.
Все компоненты системы питаются от блока бесперебойного питания ББП-20 исп.1, который при подключении аккумуляторной батареи емкостью 7 Ач обеспечивает надежную защиту от перебоев в электроснабжении.
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ
Подготовка к монтажу. Перед началом работ проверьте наличие всех компонентов комплекта и подготовьте необходимый инструмент.
Выбор места установки. Определите оптимальное расположение всех компонентов системы с учетом удобства использования и требований безопасности.
Монтаж блока питания. Установите блок питания ББП-20 исп.1 в защищенном от влаги месте, вблизи источника электропитания 220 В и подключите рекомендуемую АКБ емкостью 7 Ач.
Установка электромагнитного замка. Закрепите замок ML-180A на дверной коробке с использованием монтажного уголка LM-180A. Убедитесь в правильной геометрии установки для обеспечения максимальной силы удержания.
Монтаж дверного доводчика. Установите дверной доводчик ATEC-D132E-Sl на верхнюю часть двери согласно инструкции производителя, обеспечив равномерное закрытие двери.
Установка считывателя. Закрепите считыватель на дверной коробке на высоте 130-150 см от пола для удобства использования.
Установка кнопки выхода. Закрепите кнопку AT-H805A на внутренней стороне двери на удобной высоте (обычно 130-150 см).
Электрические соединения. Проложите кабели от блока питания к замку, считывателю и кнопке выхода. Соблюдайте полярность подключения. Используйте кабель сечением не менее 0,5 мм² для питания замка.
Подключение аккумулятора. Подсоедините АКБ емкостью 7 Ач к блоку ББП-20 исп.1 согласно инструкции и убедитесь в корректной работе индикации режимов.
Программирование системы. Введите карты пользователей AT-ID02-EM в память контроллера согласно инструкции к считывателю.
Тестирование системы. Проверьте работоспособность всех компонентов: считывание карт, открывание замка, функционирование кнопки выхода и доводчика, а также режим резервного питания.
Финальная настройка. Отрегулируйте время задержки открытия замка, скорость закрытия доводчика и другие параметры системы для оптимальной работы.
